Schwerlast-Drehmoment-Reibscharnier
Mit einstellbarer Haltekraft

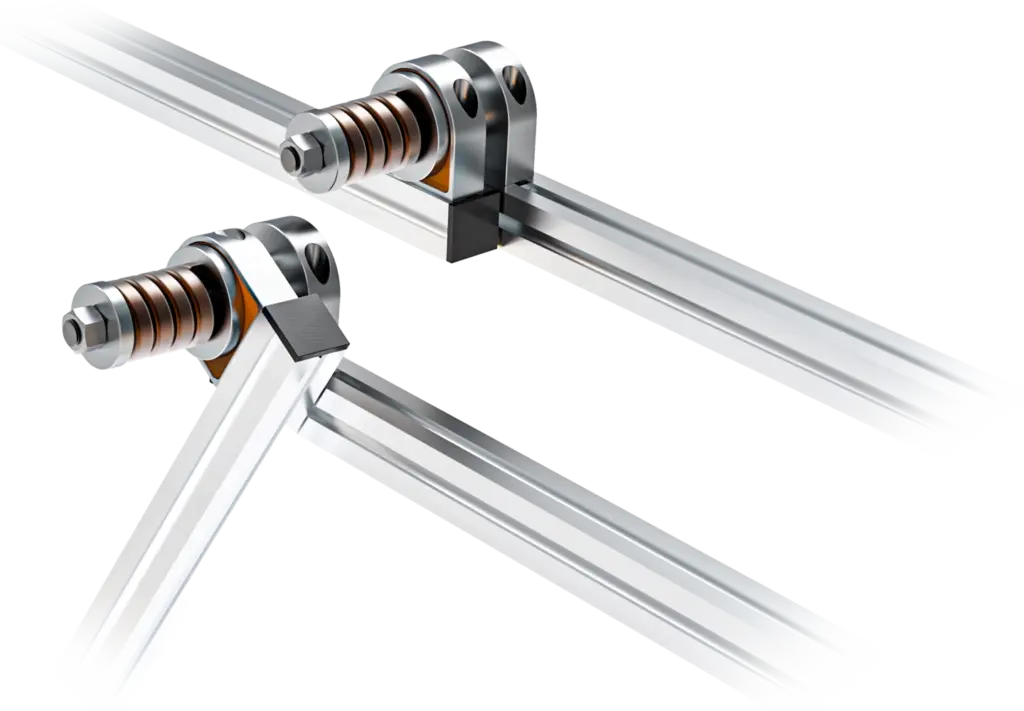

Das NEERTEX Schwerlast-Drehmoment-Reibscharnier wurde speziell für Anwendungen entwickelt, in denen schwere Bauteile sicher fixiert und dennoch flexibel bewegt werden müssen. Durch ein einstellbares Drehmoment lassen sich Klappen, Arme, Profile oder Panels exakt in Position bringen – und bleiben dort, bis Sie sie bewusst verstellen. Dieses innovative Drehmomentscharnier ist nicht kopierbar, da es durch spezifische Schutzansprüche gesichert ist.
Ob Absaugarme, Schlauchsysteme, Solarpanels, medizinische Geräte oder schwere Wartungsklappen: Dieses Drehmoment-Reibscharnier vereint hohe Belastbarkeit mit präziser Einstellbarkeit und langer Lebensdauer.
- Einstellbares Drehmoment – Haltekraft einfach über das Spannelement nachjustieren, ohne das System zu demontieren.
- Für hohe Drehmomente (Schwerlastbereich) – Auslegung für Drehmomente von ca. 10 bis 1000 Nm, je nach Ausführung und Materialkombination.
- Präzise, reproduzierbare Positionierung – sichere Fixierung, auch bei häufigen Verstellvorgängen.
- Verschleißarm & langlebig – Reibbelag und Gleitlagerbuchse reduzieren Abrieb und sorgen für einen gleichmäßigen Lauf.
- Hohe Design-Flexibilität – für Aluminiumprofile, Schlauchsysteme, Absaugarme, Solaranlagen, Medizintechnik und mehr einsetzbar.
- Kompakter Aufbau – ideal für Anwendungen mit begrenztem Bauraum.
Was ist ein Schwerlast-Drehmoment-Reibscharnier?
Ein Schwerlast-Drehmoment-Reibscharnier ist ein spezielles Scharnier, das nicht nur eine Drehbewegung ermöglicht, sondern gleichzeitig ein definiertes Reibmoment erzeugt. Dadurch kann ein Bauteil in einer bestimmten Position gehalten werden – ohne zusätzliche Arretiermechanik.
Die Besonderheit Ihres Drehmomentscharniers: Das Drehmoment ist stufenlos einstellbar, indem die Federspannung über ein Spannelement (Mutter) an der Welle verändert wird. So passen Sie die Haltekraft exakt an Gewicht, Hebelarm und Einsatzfall an.
Typische Einsatzbereiche:
- Absaugarme & Schläuche
- Solaranlagen-Ausrichtung
- Medizinische Gerätearme
- Schwere Wartungsklappen
- Automotive & Luftfahrt
Problem: Setzverhalten
Standard-Scharniere verlieren durch physikalisches Setzverhalten und tribologischen Abrieb an Haltekraft. Die Folge: Schwere Lasten sinken ab, Positionen werden nicht gehalten. Das Resultat: Ausfall.
Aktive Vorspannung

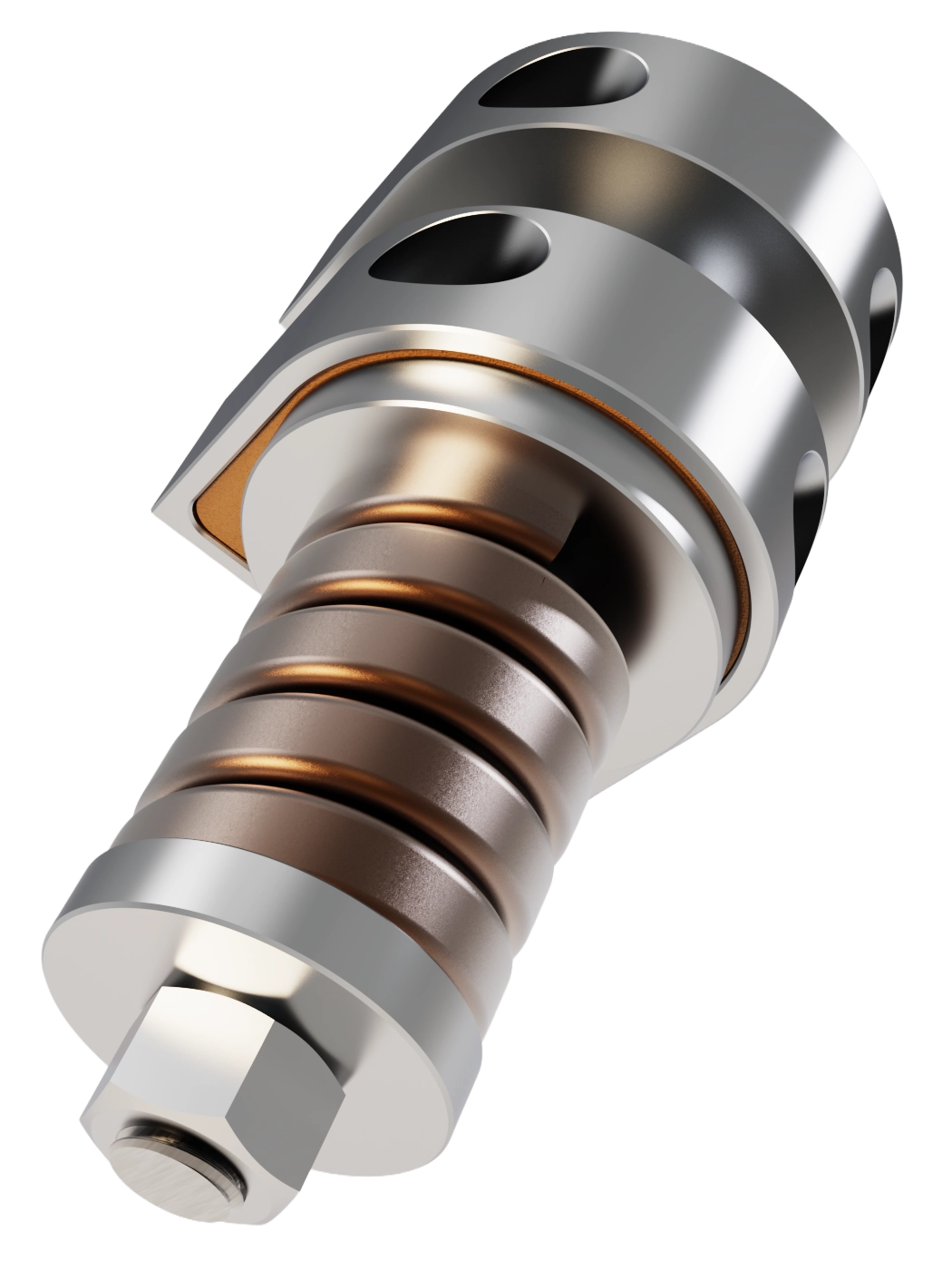

Durch eine axiale Spannmutter kann die interne Tellerfeder jederzeit nachjustiert werden. Dies kompensiert das Setzverhalten zu 100% und stellt den ursprünglichen Reibschluss wieder her – ohne Demontage des Systems.
Technologische Überlegenheit
Dynamik statt Statik
Während herkömmliche Gelenke ab Werk auf ein fixes Drehmoment "eingefroren" sind, bietet das NEERTEX System volle Flexibilität. Ändert sich das Gewicht des Endgeräts, passen Sie das Scharnier einfach an.
Investitionsschutz (TCO)
Ein nachlassendes Scharnier bedeutet bei uns nur eins: Eine Drehung an der Spannmutter. Die Lebensdauer Ihres Produkts wird vervielfacht, die Wartungskosten minimiert.
Hochlast-Architektur
Wo Standardlösungen aufgeben, fangen wir erst an. Durch die Trennung von Lagerblock und Reibscheibe skalieren wir bis in den Hochlastbereich (1.000 Nm) – Leistungsklassen, die sonst Hydraulik erfordern.
Systemleistung
* Werte abhängig von gewählter Geometrie und Reibpaarung.
Technische Details
Bereit für mehr Stabilität?
Wir berechnen die notwendige Geometrie für Ihren Lastfall. Senden Sie uns die Eckdaten Ihres Projekts.
JETZT ANFRAGEN
